Comment concevoir une ossature bois fiable pour une petite construction légère ?

Une ossature bois fiable ne repose pas uniquement sur des montants suffisamment épais ou des assemblages soigneusement vissés. Sa stabilité dépend surtout de la manière dont les charges circulent entre la toiture, les murs, le plancher et les fondations. Une rupture dans cette continuité peut fragiliser une petite construction, même lorsque chaque pièce de bois semble correctement dimensionnée.

Pour une cabane ou une micro-maison, la conception commence donc avant le premier assemblage : il faut définir une trame cohérente, réserver des surfaces de contreventement, positionner les ouvertures et prévoir les ancrages. Ces décisions influencent simultanément la résistance au vent, les déformations, l’isolation et l’espace intérieur disponible.

La légèreté de la construction ne dispense pas de vérifier les efforts horizontaux, le soulèvement ou la capacité des assemblages. Les sections, entraxes, fixations et ancrages doivent être justifiés selon les charges, le site et les règles applicables. En France, le NF DTU 31.2 constitue une référence dans son domaine d’application ; les autres pays francophones disposent de leurs propres cadres techniques.

Pourquoi une ossature bois peut-elle se déformer sans contreventement suffisant ?

Une ossature bois insuffisamment contreventée peut se déformer latéralement sous l’effet du vent, même si ses montants supportent correctement les charges verticales. Les cadres rectangulaires tendent alors à se transformer en parallélogrammes. Pour empêcher ce déplacement, la structure doit comporter des éléments résistants aux efforts horizontaux, correctement fixés et reliés jusqu’aux fondations.

Un mur composé de montants, d’une lisse basse et d’une lisse haute forme un cadre. Ses assemblages possèdent une certaine rigidité, mais celle-ci ne suffit généralement pas à garantir la stabilité globale. Sous une poussée latérale, les angles peuvent se déformer, les assemblages glisser et le sommet du mur se déplacer. Les sollicitations répétées peuvent accentuer ces déformations et provoquer une perte de rigidité.

Le contreventement limite ce phénomène en créant un système capable de reprendre les efforts dans le plan du mur. Plusieurs dispositifs sont envisageables :

• Les voiles travaillants en panneaux structurels : des panneaux de contreplaqué ou d’autres matériaux adaptés, fixés selon un schéma justifié, participent à la résistance au cisaillement.
• Les croix de Saint-André métalliques : des diagonales correctement dimensionnées et ancrées stabilisent le cadre par leur fonctionnement en traction, selon leur configuration.
• Les triangulations en bois : des diagonales ou des dispositifs de planchage conçus pour former des triangles indéformables limitent les déplacements latéraux.

Ces solutions ne sont pas automatiquement interchangeables. Leur résistance dépend des matériaux, des assemblages, de la géométrie et de la manière dont les efforts sont transmis aux autres éléments porteurs.

La question essentielle est celle du cheminement continu des efforts. Une action horizontale reçue par la toiture doit parvenir aux murs stabilisateurs, puis aux ancrages et aux fondations. Un panneau rigide posé sur un mur mal ancré ne garantit pas cette continuité. De même, un plancher ne peut être considéré comme un diaphragme efficace sans vérifier sa composition et ses liaisons périphériques.

L’étude PLANDIA du FCBA, présentée dans la documentation du CODIFAB sur les diaphragmes de planchers bois, souligne précisément le rôle de la transmission des efforts horizontaux dans le système global de stabilité.

Sur une structure existante, plusieurs symptômes doivent alerter : porte qui se met à coincer, fissures diagonales près des angles d’ouvertures, décalage entre lisses, défaut d’équerrage ou déplacement visible d’un assemblage. Ils ne prouvent pas isolément un défaut de contreventement, mais justifient une inspection avant fermeture des parois.

Une fois le principe de stabilité défini, la prochaine décision porte sur la trame : c’est elle qui détermine où les éléments résistants pourront réellement prendre place.

Comment préparer une trame d’ossature cohérente avant de fermer les murs ?

Pour préparer une trame d’ossature cohérente, il faut commencer par positionner les murs porteurs, les surfaces de contreventement et les principales ouvertures. L’entraxe des montants est ensuite adapté aux dimensions des panneaux, aux charges et aux équipements. Cette méthode évite les joints sans support, simplifie les assemblages et facilite la descente des charges.

Un dessin d’ossature ne doit pas être une succession uniforme de montants interrompue au hasard par des fenêtres. La répartition des panneaux structurels doit être étudiée dès le plan initial. Les dimensions disponibles chez le fournisseur permettent ensuite de choisir une modulation limitant les découpes inutiles, tout en conservant les appuis nécessaires sur les montants et traverses.

Les joints des panneaux structurels doivent disposer des supports et des fixations prévus par le système retenu. Il ne suffit pas que deux panneaux se rejoignent visuellement : leurs efforts doivent pouvoir être transmis à l’ossature.

La continuité verticale est tout aussi importante. Pour une cabane de plain-pied, les réactions de toiture doivent rejoindre les fondations par les éléments porteurs. Dans une construction comportant plusieurs niveaux, la reprise des charges impose d’examiner l’alignement des murs, des montants et des appuis, ou de prévoir des éléments de transfert dimensionnés.

Un contrôle pratique consiste à suivre chaque charge sur le dessin : toiture, lisse haute, montant, lisse basse, plancher éventuel et support de fondation. Si le parcours traverse un isolant ou un élément non conçu pour porter la charge, le détail doit être revu.

Avant de fermer les parois, il faut également réserver les passages de gaines, les appuis des menuiseries et les renforcements destinés aux équipements suspendus. Une perforation ultérieure peut affecter un élément porteur ou perturber une zone de fixation. Les perçages et entailles admissibles doivent être vérifiés selon les sections et les règles applicables.

Une trame bien conçue facilite aussi le choix entre simple et double ossature, notamment lorsque chaque centimètre intérieur compte.

Simple ou double ossature : quelle solution retenir quand l’espace intérieur est limité ?

Dans une petite construction, l’ossature simple est souvent l’option la plus compacte lorsque les performances structurelles et thermiques recherchées restent compatibles avec son épaisseur. La double ossature facilite une isolation plus épaisse et peut réduire les ponts thermiques, mais elle augmente l’encombrement. Le choix doit croiser surface disponible, performance thermique et stabilité structurelle.

Une ossature simple comporte une trame principale de montants. L’isolant se loge généralement entre ces éléments, éventuellement complété par une couche continue. Ce système limite la complexité et peut préserver davantage d’espace intérieur.

Une double ossature utilise deux trames, généralement décalées pour limiter les ponts thermiques à travers les montants. Elle peut aussi réduire certaines transmissions acoustiques, selon les liaisons entre les deux ensembles et la composition finale de la paroi.

Le tableau suivant résume les principaux arbitrages :

La double ossature ne double pas nécessairement le coût global des murs. Elle augmente certaines quantités de matériaux et le travail de montage, mais le résultat économique dépend également de la solution d’isolation retenue et des performances visées. Un comparatif crédible doit porter sur des parois atteignant des objectifs équivalents.

Pour une micro-maison, la double ossature ne garantit pas un meilleur contreventement. Deux rangées de montants ne constituent pas automatiquement deux systèmes résistants. Le transfert des efforts entre les trames doit être étudié.

À l’inverse, une ossature simple équipée de panneaux adaptés, de jonctions d’angle correctement conçues et d’ancrages vérifiés peut convenir à une petite cabane. Le doublage de certains montants n’est utile que s’il répond à une fonction structurelle identifiée.

La présence d’une grande baie vitrée peut toutefois modifier cet arbitrage, car elle réduit les surfaces disponibles pour assurer la stabilité des murs.

Quelles erreurs fragilisent une ossature autour d’une grande ouverture vitrée ?

Une grande ouverture vitrée fragilise l’ossature lorsqu’elle interrompt les chemins de charge sans compensation et supprime une partie importante des surfaces de contreventement. Les principales erreurs concernent le sous-dimensionnement du linteau, les jambages insuffisants, les ancrages mal conçus et l’absence de vérification de la rigidité des murs restants.

Dans un mur porteur, la zone située au-dessus de l’ouverture doit transmettre les charges vers les éléments verticaux qui encadrent la baie. Plus la portée est importante et plus les charges reprises sont élevées, plus le linteau et ses appuis nécessitent une justification précise.

Le linteau ne se choisit donc pas uniquement à partir de la largeur du vitrage. Son dimensionnement dépend également des charges permanentes, des actions climatiques, de la géométrie de toiture, des conditions d’appui et des déformations admissibles.

Les jambages doivent reprendre les réactions du linteau et les transférer vers les éléments inférieurs. Le simple doublage des montants ne garantit pas une capacité suffisante : les sections, assemblages et surfaces d’appui doivent correspondre aux efforts calculés.

Le second problème concerne la stabilité horizontale. Remplacer une grande portion de mur par du vitrage diminue les longueurs disponibles pour les voiles travaillants. Les panneaux restants peuvent alors subir des efforts plus élevés, avec des conséquences sur leurs fixations et les ancrages d’extrémité.

L’étude du FCBA sur le contreventement des murs à ossature bois avec ouvertures présente une méthode alternative de justification mécanique prenant en compte certaines configurations ouvertes. Elle ne permet pas de déduire sans calcul que n’importe quel pan de mur largement vitré conserve une résistance suffisante.

Pour une petite cabane, il peut être nécessaire de redistribuer les voiles sur les autres façades ou sur des retours structurels. Cette décision doit être examinée à l’échelle de l’ensemble du bâtiment, en tenant compte des efforts dans les deux directions principales.

Enfin, le bois varie dimensionnellement avec son humidité. Les déformations et tassements possibles doivent rester compatibles avec la menuiserie. Les jeux de pose, les calages, les joints périphériques et la gestion de l’eau au niveau de l’appui évitent que le dormant subisse des efforts non prévus.

Ces points doivent être réglés sur les plans avant le montage, car corriger la position d’une baie ou d’un linteau après stabilisation des murs peut nécessiter une reprise importante.

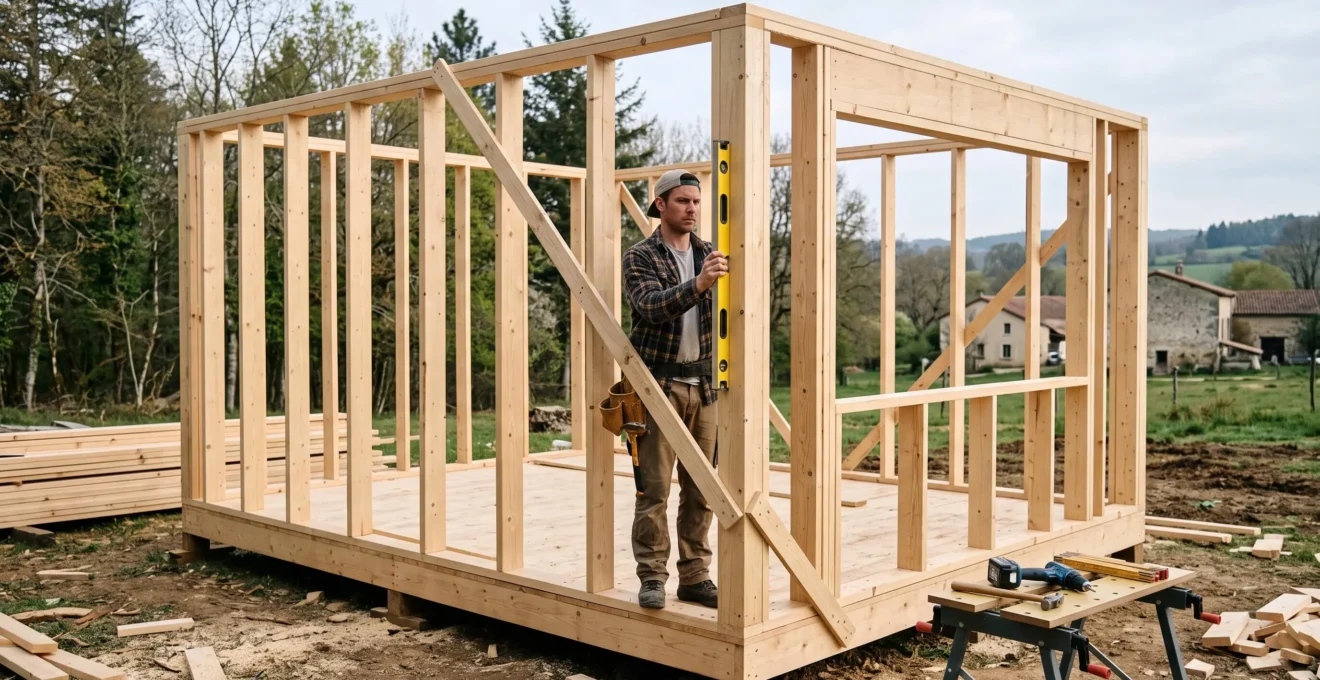

Dans quel ordre monter murs et contreventements pour garder une ossature stable ?

Le montage doit suivre une séquence qui maintient la stabilité à chaque étape : vérifier les supports, assembler et lever les murs avec des moyens adaptés, poser des étaiements provisoires, contrôler l’aplomb, établir les ancrages et installer les contreventements définitifs. Les étais ne sont retirés qu’après vérification de la stabilité de l’ensemble.

Une ossature en cours de levage ne possède pas encore les propriétés mécaniques de la construction achevée. Un mur vertical, même correctement assemblé au sol, reste susceptible de basculer ou de se déplacer tant que ses liaisons stabilisatrices ne sont pas établies.

Il faut donc prévoir une méthode de levage compatible avec le poids des panneaux, leur hauteur et les conditions météorologiques. Les étais diagonaux, les fixations provisoires et les dispositifs de retenue doivent être conçus pour les efforts temporaires. Le travail ne doit pas être engagé sous des conditions de vent incompatibles avec la sécurité du montage.

Une séquence de principe comprend les opérations suivantes :

1. Contrôler l’assise : vérifier niveau, géométrie, continuité des appuis et implantation des ancrages.
2. Lever le premier mur : le maintenir immédiatement à l’aide d’un système provisoire adapté.
3. Positionner les murs adjacents : contrôler les angles, les jonctions et les diagonales avant leur liaison définitive.
4. Établir les ancrages et le contreventement : poser les panneaux ou diagonales prévus et réaliser les connexions structurelles conformément au plan de montage.
5. Compléter le système stabilisateur : installer les éléments de toiture ou de plancher participant à la stabilité, puis vérifier les liaisons avant de retirer les étais.

L’ordre précis peut varier selon les dimensions des panneaux, les moyens de levage et le système constructif. Certains murs peuvent recevoir leur voile travaillant avant le levage, tandis que d’autres sont contreventés après mise en place. Dans tous les cas, la stabilité provisoire doit être justifiée indépendamment de la stabilité finale.

Le contrôle géométrique accompagne chaque opération. La comparaison des diagonales d’un cadre rectangulaire aide à vérifier son équerrage, tandis que le niveau et le fil à plomb permettent de surveiller la verticalité des montants. Ces mesures doivent être confrontées aux tolérances applicables au projet.

Il est également essentiel de vérifier la fixation des lisses basses aux éléments porteurs et la continuité des assemblages aux angles. Un contreventement installé sur un mur dont le pied peut glisser ou se soulever ne remplit pas nécessairement sa fonction.

Une fois la géométrie obtenue, la qualité des fixations devient déterminante : un assemblage trop serré ou mal réparti peut endommager le bois qu’il doit solidariser.

Comment répartir les fixations pour éviter de fendre une section de bois ?

Pour éviter les fentes, les clous et les vis doivent respecter des distances adaptées entre fixations, ainsi qu’avec les rives et les extrémités des pièces de bois. Le clouage en quinconce et le préperçage peuvent réduire les concentrations de contraintes. Les espacements exacts dépendent du diamètre, du sens des fibres, de l’essence et des efforts transmis.

Une fixation crée localement des pressions dans le bois. Lorsqu’elle est placée trop près d’une extrémité, ces contraintes peuvent provoquer une séparation des fibres. Le risque augmente lorsque plusieurs fixations sont alignées dans une zone étroite, notamment dans le sens longitudinal du fil du bois.

Il faut distinguer les distances aux rives, celles aux extrémités et les espacements entre organes. Les exigences varient également selon que les bords sont chargés ou non et selon la direction de l’effort par rapport aux fibres.

Le clouage en quinconce permet, lorsque le schéma d’assemblage l’autorise, de répartir les points de fixation sur plusieurs lignes plutôt que de concentrer toutes les contraintes dans le même alignement. Cette disposition ne dispense pas de respecter les distances minimales requises.

Le préperçage constitue une autre précaution utile pour certaines essences denses, les pièces étroites ou les fixations proches d’une extrémité. Le diamètre du trou et ses conditions de réalisation doivent correspondre au système de fixation retenu. Un préperçage excessif peut au contraire réduire la tenue mécanique.

Les clous et les vis ne doivent pas être considérés comme des organes spécialisés exclusivement dans un seul type d’effort. Selon leur conception et leur mise en œuvre, ils peuvent reprendre des sollicitations latérales ou axiales. Le choix repose sur les résistances justifiées de l’assemblage, et non sur la règle simplificatrice « clou pour le cisaillement, vis pour l’arrachement ».

Pour un assemblage structurel, une vis de finition ordinaire ne remplace pas une fixation ayant des caractéristiques mécaniques adaptées. De même, une pointe modifiée artisanalement pour limiter l’éclatement, par exemple par pincement de sa pointe, ne peut être utilisée sans vérifier que cette modification reste compatible avec les prescriptions du fabricant et la capacité exigée.

Il convient enfin de surveiller les extrémités des montants, les assemblages d’angle et les pièces de faible largeur. Une fente créée lors du montage peut diminuer la capacité de l’assemblage et nécessiter une réparation ou un remplacement justifié.

Dans une construction exposée au vent, cette précision devient particulièrement importante, car les assemblages participent à une chaîne continue de résistance allant de la toiture jusqu’au sol.

Comment renforcer la continuité structurelle d’une cabane exposée aux vents dominants ?

Pour renforcer une cabane exposée au vent, il faut vérifier la continuité des liaisons entre couverture, charpente, murs contreventés, plancher et fondations. Les efforts horizontaux et de soulèvement doivent pouvoir être transmis sans interruption. Le choix des renforcements dépend de l’exposition réelle du terrain, de la géométrie du bâtiment et des règles de calcul applicables.

Le vent exerce des pressions et des succions sur les différentes surfaces de la construction. Il peut déplacer latéralement les murs, solliciter les diaphragmes et provoquer des efforts de soulèvement au niveau de la toiture. Ces phénomènes ne se limitent pas à la façade directement exposée.

Les voiles de contreventement doivent donc être disposés pour assurer une résistance suffisante dans les deux directions principales du bâtiment. Leur répartition doit également limiter les déséquilibres susceptibles d’entraîner une rotation de l’ensemble sous l’effet des actions horizontales.

La continuité verticale repose notamment sur les éléments suivants :

• Des liaisons entre éléments de toiture et murs capables de reprendre les efforts attendus, y compris le soulèvement.
• Des lisses hautes, assemblages d’angle et jonctions de panneaux assurant la transmission des sollicitations.
• Des dispositifs de retenue aux extrémités des murs de contreventement lorsque les efforts l’exigent.
• Des ancrages de lisses basses et des fondations adaptés aux efforts transmis par la superstructure.

Les ancrages situés dans les zones fortement sollicitées méritent une attention particulière. Selon la configuration, le soulèvement et les efforts de renversement peuvent se concentrer à certaines extrémités de murs ou liaisons de toiture. Ajouter des vis sans identifier le cheminement des charges ne garantit pas une amélioration suffisante.

L’exposition du terrain influence les décisions de conception. Une cabane sur un plateau découvert, en crête ou dans une zone dépourvue d’obstacles protecteurs peut subir des actions différentes de celles d’une construction située dans un environnement plus abrité. La hauteur, la topographie et la géométrie de toiture doivent également être prises en compte.

Pour hiérarchiser les renforcements, il convient d’identifier le contexte de vent réglementaire du site, puis de déterminer les zones de transmission des efforts les plus sollicitées. En France, la justification peut notamment s’appuyer sur les Eurocodes et leurs annexes nationales applicables. En Belgique, en Suisse et au Québec, les références réglementaires et normatives doivent être vérifiées séparément.

En particulier, la direction des vents dominants ne remplace pas la prise en compte des directions de vent pertinentes exigées pour le dimensionnement. Un ouvrage doit résister aux situations de calcul applicables, et pas uniquement au vent le plus fréquent.

Cette approche évite de surdimensionner indifféremment toute l’ossature et conduit à sélectionner les assemblages selon leur fonction réelle et leurs conditions d’exposition.

Quels systèmes de fixation utiliser pour une structure bois soumise à des mouvements réguliers ?

Une structure bois soumise à des mouvements réguliers nécessite des fixations choisies selon les efforts et les déformations admissibles. Les pointes, vis, boulons et connecteurs métalliques répondent à des situations différentes. Les assemblages porteurs doivent conserver leur résistance sous les sollicitations prévues, tandis que certains éléments non structurels peuvent nécessiter des dispositifs autorisant des déplacements contrôlés.

Les variations d’humidité provoquent des changements dimensionnels du bois, particulièrement dans les directions perpendiculaires aux fibres. Le vent ajoute des sollicitations répétées qui peuvent entraîner des glissements locaux dans les assemblages. La conception doit intégrer ces phénomènes plutôt que supposer que toutes les liaisons restent parfaitement immobiles.

Trois grandes familles de solutions peuvent être distinguées selon leur fonction.

La présence d’un connecteur métallique ne garantit pas, à elle seule, une meilleure résistance aux sollicitations répétées. Il faut vérifier l’ensemble : connecteur, fixations, éléments de bois et supports. Une équerre performante fixée avec des vis inappropriées peut constituer un assemblage insuffisant.

Le guide de dimensionnement des assemblages bois par tiges métalliques, présenté par le CODIFAB, décrit des méthodes simplifiées de justification selon les Eurocodes pour différentes familles d’organes, notamment les pointes, vis, boulons, broches et tirefonds. Le calcul doit rester adapté aux caractéristiques réelles de l’assemblage.

Les sollicitations cycliques peuvent favoriser une évolution des jeux et des glissements lorsque la liaison n’est pas correctement conçue. Toutefois, aucune vis ne doit être déclarée durable ou insuffisante sur la seule base de sa forme. Les performances dépendent de ses caractéristiques déclarées, de la qualité de la mise en œuvre, des conditions de service et des charges appliquées. Les pointes annelées et certains filetages spécifiques peuvent présenter des avantages dans des configurations définies, sans constituer une solution universelle.

Le choix du matériau est également déterminant. L’acier brut est généralement inadapté aux expositions favorisant la corrosion sans protection appropriée. Les aciers zingués, galvanisés et inoxydables offrent des comportements différents selon l’humidité, les traitements du bois et les agents corrosifs présents.

Les essences riches en tanins, notamment le chêne et le châtaignier, exigent une vigilance particulière sur la compatibilité des fixations. En présence d’humidité, des réactions avec certains métaux peuvent favoriser la corrosion ou provoquer des taches. Le niveau de protection doit être choisi en fonction des prescriptions du fabricant, de l’essence et de l’environnement.

Enfin, une liaison devant autoriser un mouvement ne doit pas être improvisée en desserrant une vis structurelle. Les détails à glissement contrôlé relèvent de dispositifs expressément prévus pour cette fonction. La séparation entre éléments porteurs et composants secondaires doit être clairement identifiée.

Pour finaliser le projet, chaque type d’assemblage devrait être associé à une fonction mécanique, une référence de fixation, un support identifié et une vérification de durabilité. En France, le guide d’application du NF DTU 31.2 publié par le CODIFAB aide à comprendre les dispositions constructives de l’ossature bois dans son domaine d’application, sans remplacer le texte normatif.

L’étape suivante consiste à faire vérifier le dimensionnement, les liaisons et les plans de montage selon les conditions réelles du projet, puis à reporter les références des fixations retenues sur les documents d’exécution avant les achats et la construction.
